آنتن Vivaldi با تغذیه مایکرواستریپ

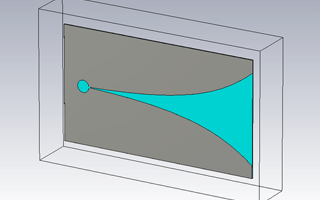

آنتن Vivaldi با خالی کردن یک شکاف باریک شونده در بخش فلزی یک زیرلایه ساخته می‌شود. یک محفظه دایره‌ای از طریق یک خط شکافدار کوتاه به بخش باریک انتهایی(flare) متصل می‌شود.

در پشت زیرلایه، یک خط مایکرواستریپ وجود دارد که به یک استاب شعاعی پهن‌باند، ختم می‌شود. پایه استاب مماس بر خط شکافدار و نزدیک به محفظه دایره‌ای است.

طرح آماده آنتن Vivaldi برای شبیه سازی

با کلیک بر روی لینک زیر، یک فایل RAR را دانلود می‌کنید که حاوی پروژه آماده طراحی و شبیه‌سازی آنتن Vivaldi با تغذیه مایکرواستریپ در نرم افزار CST و نرم افزار FEKO است.

شما می‌توانید با تغییر پارامترهای مورد نظر، بدون اینکه به ساختار آنتن در محیط نرم‌افزار دست بزنید، آن‌را تغییر داده و بر اساس مشخصات مورد نیاز، شبیه سازی کنید. به‌عنوان مثال با تغییر پارامترها flare_height و flare_length به‌ترتیب ارتفاع و طول روزنه را تغییر دهید.

یک فایل Excel هم در این دانلود موجود است که شامل توضیحاتی کامل در مورد پارامترهای مورد استفاده در شبیه سازی است.

این مقاله را حتماً مطالعه کنید: آنتن Vivaldi یک آنتن پهن‌باند
