آموزش نرم‌افزار CST – ایجاد یک ساختار (منحنی‌ها)

آموزش نرم افزار CST - درس 7

در این درس، به معرفی ابزارهای رسم انواع منحنی‌ها می‌پردازیم.

در درس قبل نحوه استفاده از ابزارهای سه‌بعدی برای رسم یک ساختار، ابزارهای ویرایش و همچنین import کردن یک ساختار از بیرون از نرم‌افزار CST توضیح داده شد.

از ریبون Modeling بخش Curves می‌توانید منحنی‌های مختلف را رسم کرده و با استفاده از Curve Tools عملیات مختلف روی آن‌ها انجام دهید.

بعد از انتخاب هر المان، با دوبار کلیک روی صفحه، نقطه ابتدایی انتخاب می‌شود. یا می‌توانید با استفاده از کلید Tab مختصات نقطه را به‌صورت دستی وارد کنید. در ادامه با هر دبل‌کلیک، نقطه بعدی انتخاب می‌شود.

ابزار Curve در نرم افزار CST

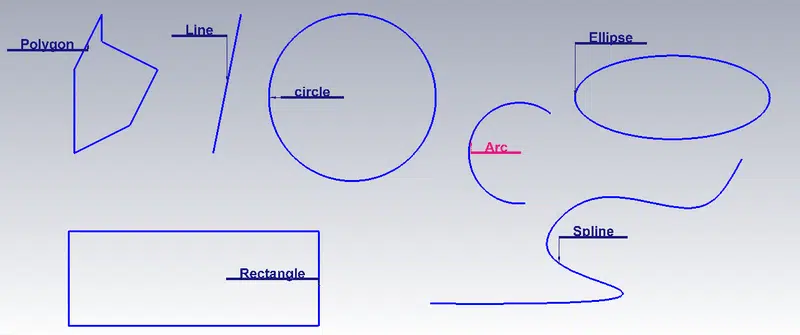

انواع منحنی‌ها در CST:

۱) Polygon: رسم یک منحنی چندضلعی دلخواه

۲) Line: رسم یک خط

۳) Circule: رسم دایره

۴) Ellipse: رسم یک دایره

۵) Arc: رسم یک کمان (بخشی از یک دایره)

۶) Rectangle: ایجاد یک مستطیل

۷) Spline: ایجاد یک منحنی دلخواه

۸) ۳D Polygon: رسم چندضلعی سه‌بعدی (ایجاد یک چندضلعی در فضای سه‌بعدی. ابزار Polygon یک منحنی را روی صفحه رسم می‌کند)

۹) ۳D Spline:رسم یک منحنی در فضای سه‌بعدی

۱۰) Analytical Curve: ایجاد یک منحنی دلخواه با استفاده از معادلات ریاضی

انواع مخحنی ها در نرم افزار CST

ابزارهای منحنی‌ها:

با استفاده از ابزارهای موجود، می‌توان یک منحنی را ویرایش کرد، یا آن‌را به یک سطح دوبعدی، یا یک جسم سه‌بعدی تبدیل کرد.

۱) Extrude Curve: یک منحنی بسته را در راستای عمود بر سطح، به‌صورت یک جسم سه‌بعدی در می‌آورد

۲) Cover Curve: یک منحنی بسته را به یک سطح دوبعدی تبدیل می‌کند

۳) Sweep Curve: با استفاده از ابزار این ابزار، یک منحنی بسته را می‌توان در راستای یک خط یا منحنی دیگر، جاروب کرد و یک شکل سه‌بعدی ایجاد کرد.

۴) Loft Curves: با این ابزار می‌توان دو منحنی را که در دو صفحه مختلف قرار دارند به هم متصل کرد یک جسم سه‌بعدی با سطح مقطح دومنحنی مذکور را ایجاد کرد.

۵) Trace from Curve: این ابزار، یک منحنی بسته را در راستای عمود بر سطح حجم می‌دهد. تفاوت آن با گزینه Extrude در تعیین ضخامت دیواره شکل سه‌بعدی است.

۶) Blend و Chamfer: زوایای منحنی‌های ایجاد شده را می‌توان به‌صورت منحنی یا پخ درآورد.

۷) Trime Curve: ابزاری برای اصلاح یا حذف چند منحنی که همدیگر را قطع کرده‌اند، است.

ابزارهای منحنی برای ایجاد ساختار سه بعدی در نرم افزار CST

نرم‌افزار CST این امکان را می‌دهد که علاوه بر منحنی‌های متداول با فرمول مشخص، از طریق ابزار Analytical curve‌ منحنی دلخواه را با وارد کردن روابط ریاضی رسم کنیم.

به‌عنوان‌مثال برای رسم منحنی‌هایی با روابط y=x^2 یا منحنی در فضای سه‌بعدی مانند یک فنر می‌توان از این ابزار استفاده کرد.

منبع: RFplus
